TP4056 Type-C с защитой: зарядка 18650, подключение, распиновка B+ B− OUT

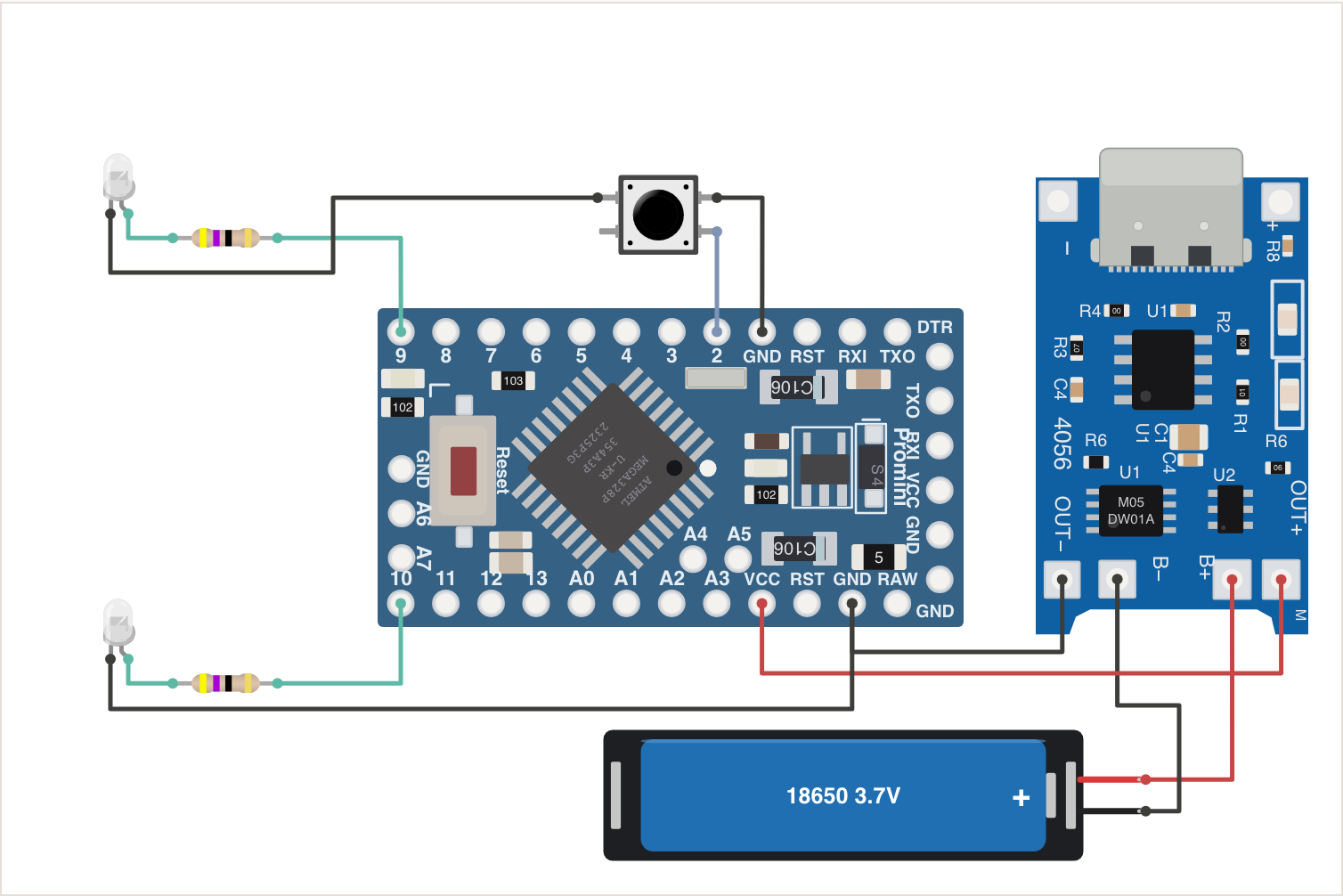

// Фонарик на 18650: Pro Mini питается от аккумулятора через TP4056 (OUT+ → VCC).
// Кнопка на выводе 2 листает режимы, светодиоды на выводах 9 и 10 (ШИМ).
// Когда аккумулятор садится, фонарик сам уходит в слабый свет и мигает.

const int BUTTON = 2;
const int LED_A = 9;
const int LED_B = 10;

const int MODES = 5;                      // выкл, слабый, средний, яркий, стробоскоп
const int LEVELS[] = {0, 20, 90, 255};
const char* NAMES[] = {"off", "low", "mid", "high", "strobe"};
const long LOW_BATTERY_MV = 3400;         // около 10 % заряда: дальше литий быстро проседает

int mode = 0;
bool lastButton = HIGH;
bool lowBattery = false;
unsigned long lastCheck = 0;

// Напряжение аккумулятора, мВ: он подключён прямо к VCC, а АЦП меряет внутренние
// 1,1 В относительно VCC — ни делителя, ни свободного вывода не нужно.
long readVcc() {
  ADMUX = _BV(REFS0) | _BV(MUX3) | _BV(MUX2) | _BV(MUX1);
  delay(2);
  ADCSRA |= _BV(ADSC);
  while (bit_is_set(ADCSRA, ADSC));
  return 1125300L / ADC;
}

void setBrightness(int value) {
  analogWrite(LED_A, value);
  analogWrite(LED_B, value);
}

void setup() {
  pinMode(BUTTON, INPUT_PULLUP);
  pinMode(LED_A, OUTPUT);
  pinMode(LED_B, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  bool button = digitalRead(BUTTON);
  if (lastButton == HIGH && button == LOW) {   // нажали
    mode = (mode + 1) % MODES;
    Serial.print("Mode: ");
    Serial.println(NAMES[mode]);
    delay(30);                                  // дребезг
  }
  lastButton = button;

  if (millis() - lastCheck > 2000) {            // заряд — раз в две секунды
    lastCheck = millis();
    long vcc = readVcc();
    lowBattery = vcc < LOW_BATTERY_MV;
    Serial.print("VCC: ");
    Serial.print(vcc);
    Serial.println(lowBattery ? " mV - low battery" : " mV");
  }

  if (mode == 4) {
    setBrightness((millis() / 80) % 2 ? 255 : 0);              // стробоскоп
  } else if (lowBattery && mode > 0) {
    setBrightness(millis() % 3000 < 100 ? 0 : LEVELS[1]);      // сел: слабо и короткая вспышка
  } else {
    setBrightness(LEVELS[mode]);
  }
}
