Как подключить Arduino: плату к компьютеру и всё остальное к плате

Шаг первый: плата и компьютер

Никаких драйверов заранее, никаких настроек. Порядок такой:

1. 1

   Поставьте Arduino IDE

   Среда бесплатная, скачивается с arduino.cc. Какую версию брать и как русифицировать — на отдельной странице. Для UNO и Nano достаточно версии 1.8.

2. 2

   Подключите плату кабелем

   На плате загорится светодиод питания. Если не загорелся — кабель только для зарядки, в нём нет линий данных. Это самая частая причина, по которой «плата не работает» в первые пять минут.

3. 3

   Выберите плату и порт

   Меню «Инструменты → Плата» и «Инструменты → Порт». Если порт не появился — на клоне стоит микросхема CH340, и ей нужен драйвер. Разбор всех причин, почему порта нет.

4. 4

   Залейте первый скетч

   Скетч ниже, или «Файл → Примеры → 01.Basics → Blink». Кнопка со стрелкой вправо — загрузка. Замигал светодиод на плате — всё, компьютер и плата друг друга видят.

// Светодиод на выводе 13 мигает раз в секунду
void setup() {
  pinMode(13, OUTPUT);      // вывод 13 работает на выход
}

void loop() {
  digitalWrite(13, HIGH);   // 5 В на выводе — светодиод горит
  delay(500);               // ждём полсекунды
  digitalWrite(13, LOW);    // 0 В — светодиод гаснет
  delay(500);
}

На UNO, Nano и Mega к выводу 13 уже припаян светодиод, поэтому скетч работает без единого провода. Что означает каждая строка — в разборе структуры скетча.

Шаг второй: что за выводы на плате

Гребёнки по краям платы — это и есть всё, с чем вы будете работать. Выводов много, но типов всего четыре.

Правило трёх проводов

Почти любой модуль для Arduino подключается одинаково: питание, земля и сигнал. Питание берём с 5V или 3.3V — смотрите, что написано на модуле. Землю — с любого GND. Сигнал — на вывод, который назначите в коде: цифровой для кнопок и цифровых датчиков, аналоговый для плавных, с ШИМ для всего, что должно менять яркость или скорость.

У интерфейсных модулей сигнальных проводов два или четыре, а у самых простых деталей — кнопки, светодиода — питание не нужно вовсе. Но логика та же: цепь начинается на выводе платы и обязана замкнуться на её землю.

Самая первая схема, которую собирает каждый. Наведите на провод — он объяснит, зачем нужен.

Скетч выше зажигает именно этот светодиод. Соберите — и вы уже подключили к Arduino свой первый компонент.

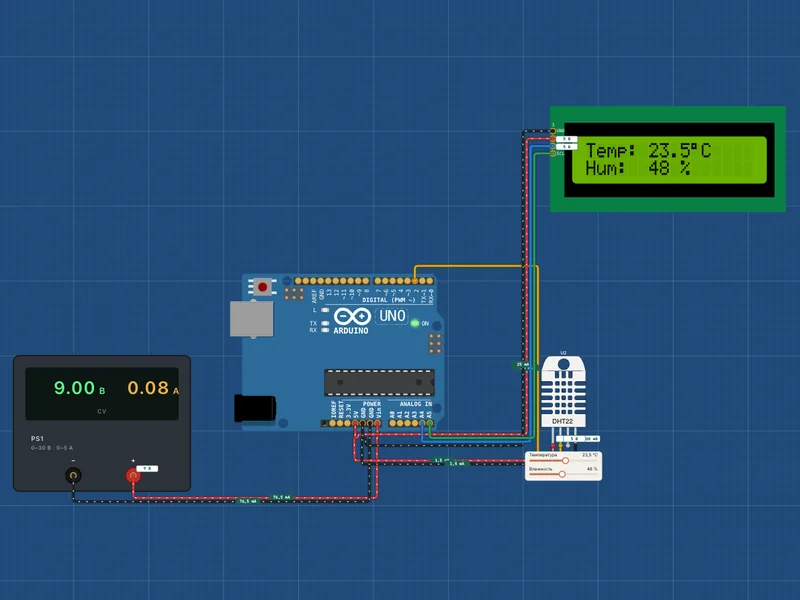

Что к чему подключается

Восемь классов, которые покрывают почти всё, что продаётся под словом «модуль для Arduino». У каждого — ссылка на страницу с интерактивной схемой и проверенным скетчем.

Все схемы сайта разом, с описанием, чему каждая учит, — на странице «Что можно собрать». Полный справочник по деталям — в разделе компонентов.
