Вольтамперметр DSN-VC288 (0–100 В, 10 А): подключение 3 и 5 проводов, схема

Измерительные модулиСкетч проверен компиляцией

DSN-VC288 — встраиваемый прибор с двумя индикаторами: сверху напряжение красными цифрами, снизу ток синими. Меряет до 100 вольт и до 10 ампер, шунт уже внутри, питание — от 4 до 30 вольт. Вставляется в прямоугольное окно 45,5 × 26,5 мм на защёлках.

У модуля пять проводов. Три тонких: красный — питание самого индикатора, чёрный — общий минус, жёлтый — напряжение, которое нужно измерить. Два толстых — шунт амперметра, его ставят в разрыв минусового провода: толстый чёрный к минусу источника, толстый красный к минусу нагрузки.

Провода

ПроводКуда и зачем
Тонкий красныйПитание индикатора, 4–30 В.
Тонкий чёрныйОбщий минус. Внутри соединён с толстым чёрным.
Тонкий жёлтыйИзмеряемое напряжение, 0–100 В.
Толстый красныйШунт: к минусу нагрузки.
Толстый чёрныйШунт: к минусу источника.

Характеристики

Напряжение
0–100 В, шаг 0,01 / 0,1 В
Ток
0–10 А, шаг 0,01 А, шунт встроен
Питание
4–30 В, около 20 мА
Индикаторы
3 + 3 разряда 0,28": вольты красные, амперы синие
Точность
около 1 % ± 1 единица младшего разряда
Корпус
48 × 29 мм, окно под монтаж 45,5 × 26,5 мм

Три провода или пять

Если измеряемое напряжение от 4 до 30 вольт, индикатор можно питать от него же: тонкий красный и жёлтый соединяют вместе и ведут к плюсу источника. Это трёхпроводное подключение — так на схеме ниже.

Если напряжение выше 30 вольт или опускается ниже 4 (литиевая банка, солнечная панель), индикатору нужен отдельный источник на 4–30 вольт: тонкий красный — к нему, жёлтый — к измеряемому плюсу. Минус у всех общий: тонкий чёрный и толстый чёрный внутри модуля соединены.

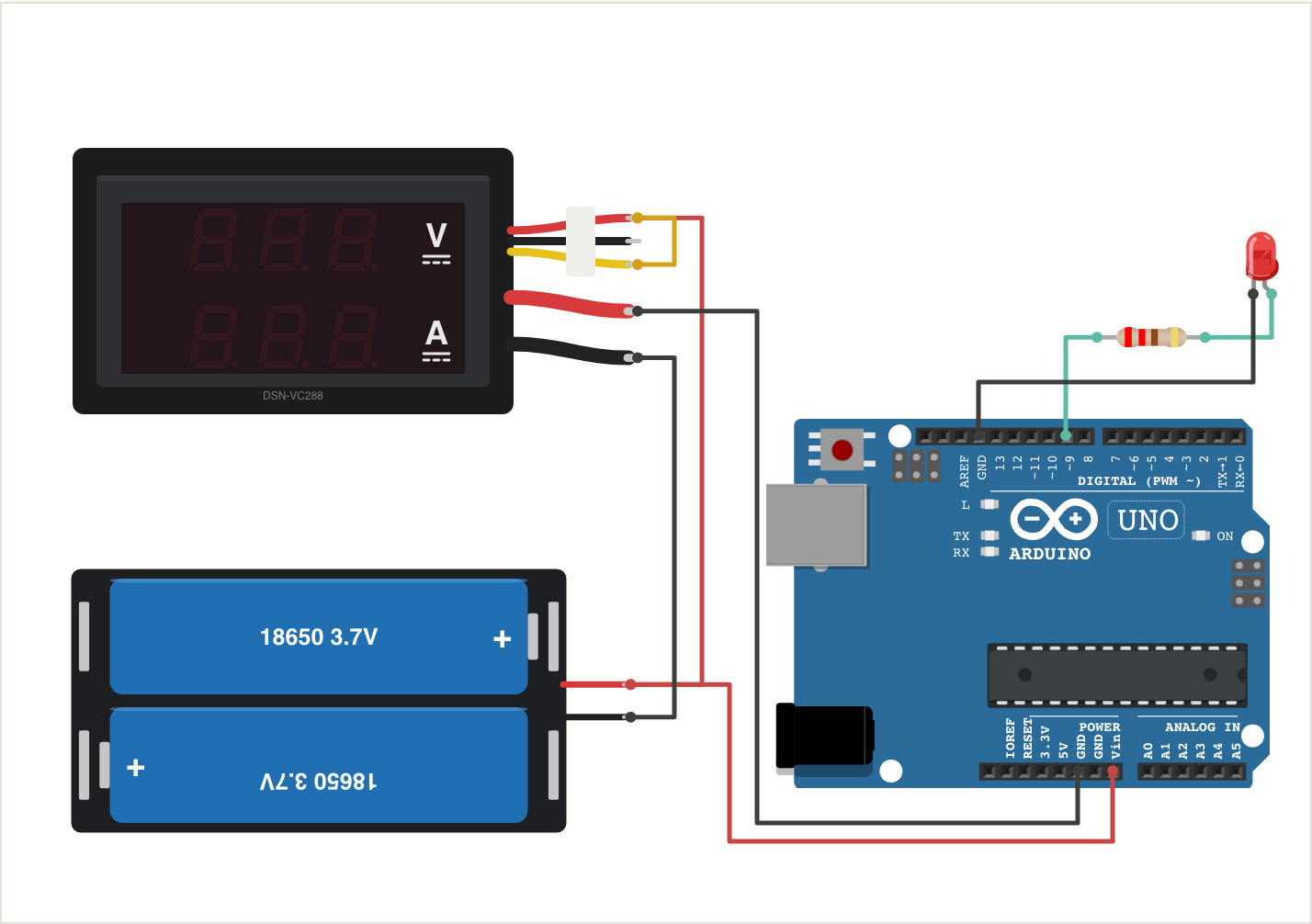

Схема: аккумуляторы, прибор и Arduino как нагрузка

Схема подключения вольтамперметра DSN-VC288: аккумуляторы 2×18650, шунт в минусе, Arduino UNO через VIN со светодиодом
Толстый чёрный — к минусу аккумуляторов, толстый красный — к минусу нагрузки. Сверху индикатор покажет напряжение аккумуляторов, снизу — ток платы.
Запустить в симулятореЭта схема со скетчем — поменяйте что угодно и посмотрите токи · как работает симулятор

Библиотека

не нужна— Прибор работает сам по себе. Скетч ниже — только нагрузка для Arduino, чтобы на амперметре было что посмотреть.

Скетч для нагрузки

// Нагрузка для вольтамперметра: светодиод на выводе 9 мигает раз в секунду,
// и ток на нижнем индикаторе меняется вместе с ним.

const int LED_PIN = 9;

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, HIGH);
  delay(1000);
  digitalWrite(LED_PIN, LOW);
  delay(1000);
}

Скетч собирается arduino-cli под Arduino UNO

Когда светодиод горит, ток на нижнем индикаторе подрастает примерно на 15 мА.

Частые ошибки

Амперметр показывает ноль

Толстые провода перепутаны или стоят в плюсе. Шунт работает только в минусе: толстый чёрный — к минусу источника, толстый красный — к минусу нагрузки.

Индикатор не горит

Тонкому красному не хватает напряжения — нужно не меньше 4 В. На одной литиевой банке так и будет: питайте индикатор отдельно.

Сгорел при 48 вольтах

Тонкий красный выдерживает 30 В. При измерении выше 30 В трёхпроводное подключение не годится — индикатор питают отдельно, а жёлтый ведут к измеряемому плюсу.

Ток больше 10 ампер

Встроенный шунт и толстые провода рассчитаны на 10 А. Больше — греются и врут, для больших токов берут модуль с внешним шунтом.

Показания плавают на пару сотых

Это нормально для прибора с точностью 1 % и младшим разрядом 0,01. Если напряжение врёт заметно, на обороте есть подстроечные резисторы калибровки.
